GNSS spoofing with HackRF One

环境/硬件工具：WSL2 ubuntu20.04.6 LTS + hackRF one

软件工具：Google Earth Pro + SatGen + gps-sdr-sim + hackrf

本文内容仅用于科研过程记录，未经许可不得用于商业用途或非法用途

GNSS spoofing可以分为静态欺骗和动态欺骗，静态欺骗可以直接使用gps-sdr-sim工具直接生成最后一步的卫星数据文件，意味着不再需要Google Earth Pro + SatGen，在安装gps-sdr-sim且下载星历RINEX文件后，可以直接跳转到 1.3.1 静态欺骗 查看静态欺骗内容；若进行动态欺骗，则需要前两个软件工具生成路径数据。

$Method$​

动态欺骗的过程，简单来说

  1. 使用Google Path Pro生成轨迹KML文件
  2. 使用SatGen导入轨迹KML文件，设置合理的轨迹运动参数后，导出为NMEA文件
  3. 从在线网站上下载最新的星历RINEX文件
  4. 使用gps-sdr-sim导入RINEX文件和NMEA文件后，生成模拟的卫星信号文件
  5. 使用hackrf_transfer软件，连接上硬件设备HackRF one后，在终端输入命令根据模拟的卫星信号文件，开始欺骗

静态欺骗的过程，可以简化至

  1. 从在线网站上下载最新的星历RINEX文件
  2. 使用gps-sdr-sim根据终端指定的经纬度海拔坐标和导入的RINEX文件，生成模拟的卫星信号文件
  3. 使用hackrf_transfer软件，连接上硬件设备HackRF one后，在终端输入命令根据模拟的卫星信号文件，开始欺骗

安装工具

Google Path Pro

下载链接：https://www.google.cn/intl/zh-CN/earth/versions/#download-pro

软件界面如下

image-20250803211421637

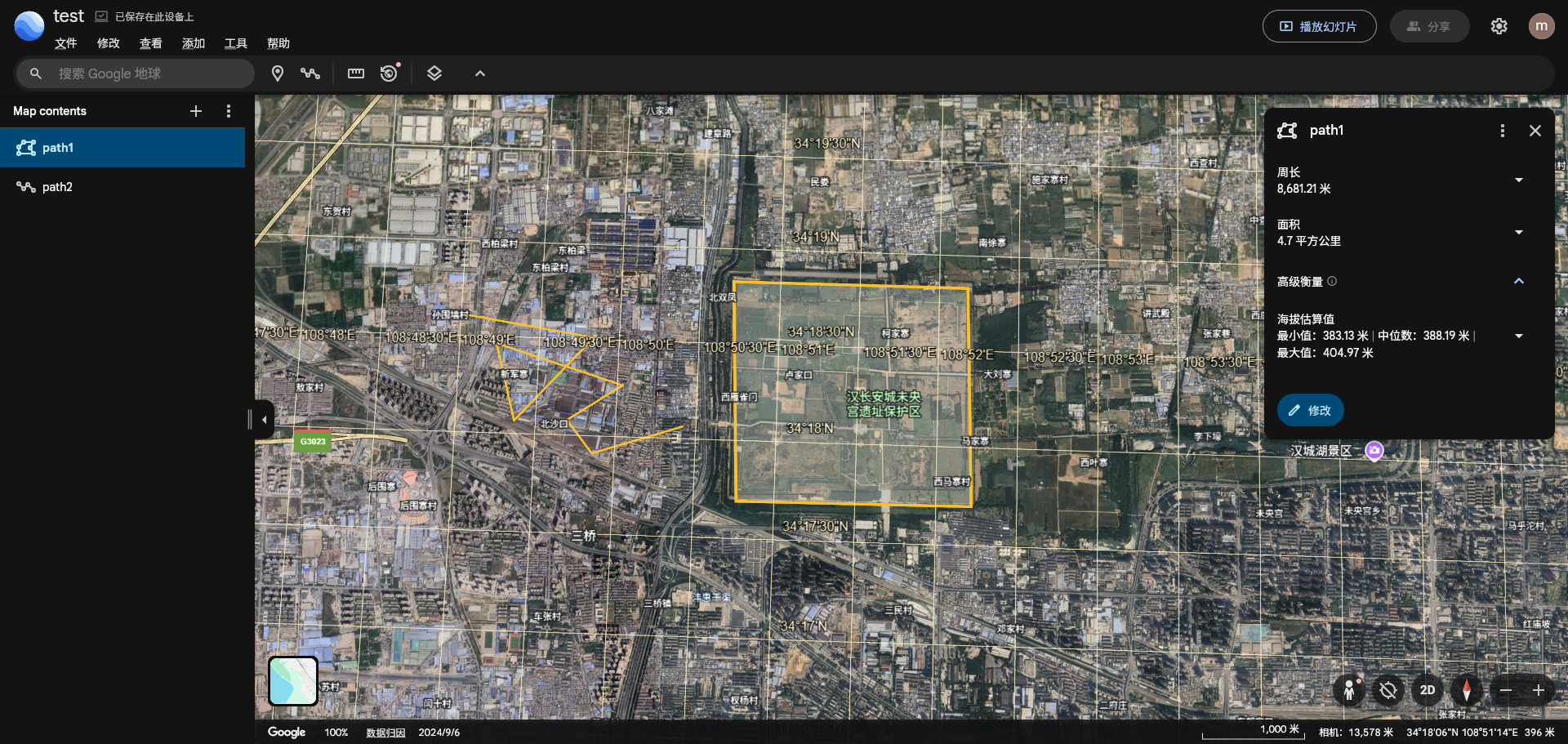

chrome版本的Google Path，也就是网页版，也能生成kml路径文件，但是由于没有将指定路径导出为kml文件的选项，只有将整个项目导出为kml文件。因此同一项目中的信息可能会有之前加载的多条路径信息，不便于以此为基础进行动态欺骗。

image-20250803200515016

SatGen Trajectory generation

这里使用的是SatGen免费的简易工具，相比与SatGen发行版本虽然界面更简单，但是在轨迹细节设置上有更多的功能

https://gitcode.com/Universal-Tool/5b049/?utm_source=article_gitcode_universal&index=top&type=card&

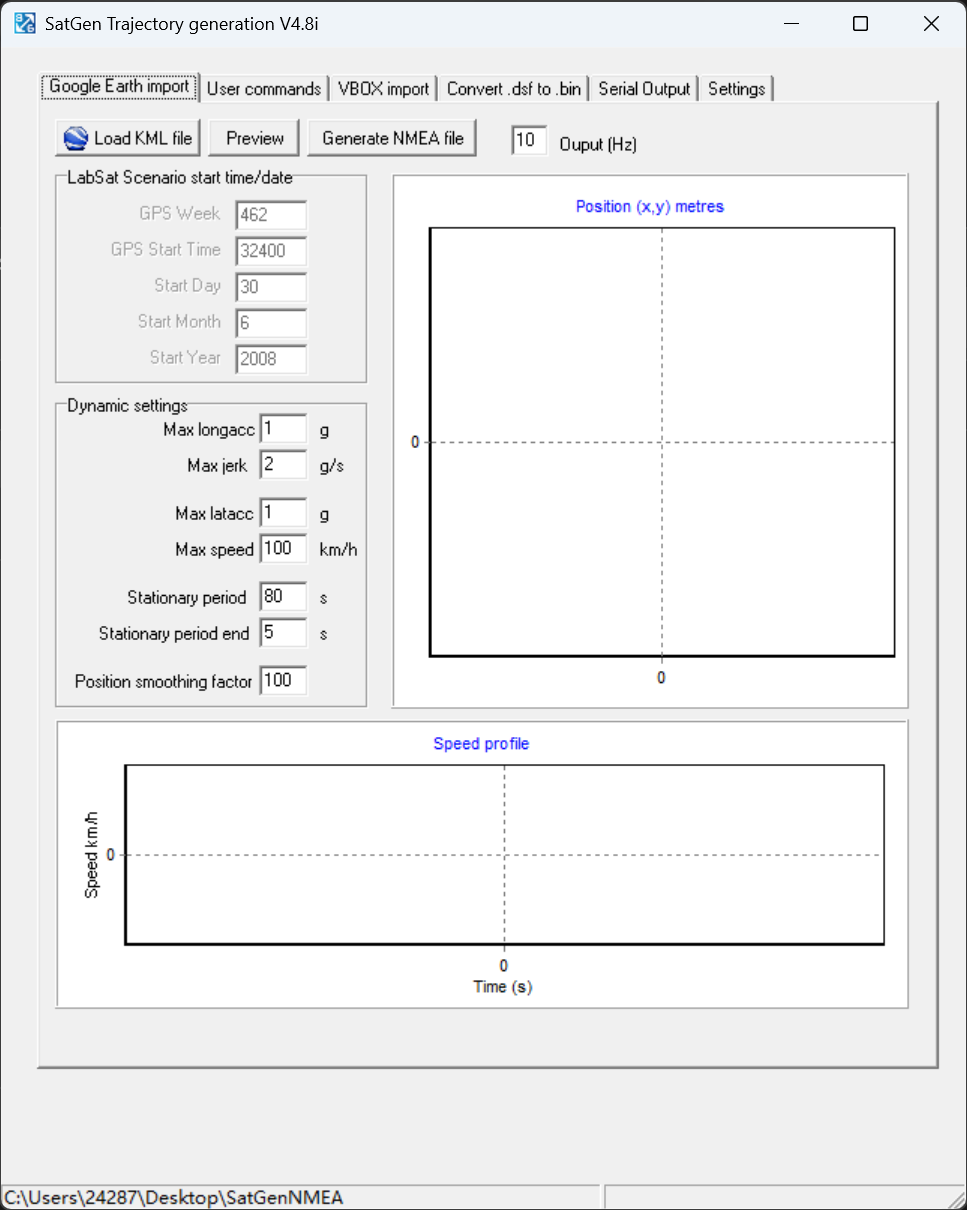

软件界面如下

image-20250803201502708

gps-sdf-sim

下载项目源码

git clone https://github.com/osqzss/gps-sdr-sim.git

需要手动本地编译成可执行文件gps-sdr-sim，后续直接调用该可执行文件即可

gcc gpssim.c -lm -O3 -o gps-sdr-sim -DUSER_MOTION_SIZE=4000

其中-DUSER_MOTION_SIZE=4000参数是指定了该工具能生成的运动最大时间，这使得当轨迹文件的运动样本点过多时，也能完整将轨迹数据转换为卫星数据

note：当设置较大的DUSER_MOTION_SIZE参数值后，通过该工具生成的NMEA文件（如果轨迹点足够多的话）体积也会增大

hackrf software

sudo apt-get install hackrf

该命令将自动下载hackrf相关的工具，如下

hackrf_clock      hackrf_debug      hackrf_operacake  hackrf_sweep
hackrf_cpldjtag   hackrf_info       hackrf_spiflash   hackrf_transfer

连接上hackRF ONE工具后，使用hackrf_info命令检验是否成功连接到硬件设备，显示如下信息则成功连接到该工具

WSL2 连接usb设备方法可以见 https://m3ngl.github.io/wsl2/2025/08/01/WSL2%E8%BF%9E%E6%8E%A5USB%E8%AE%BE%E5%A4%87/

image-20250803203616779

准备数据文件

KML file

KML文件是一种基于XML的地理数据标记语言文件

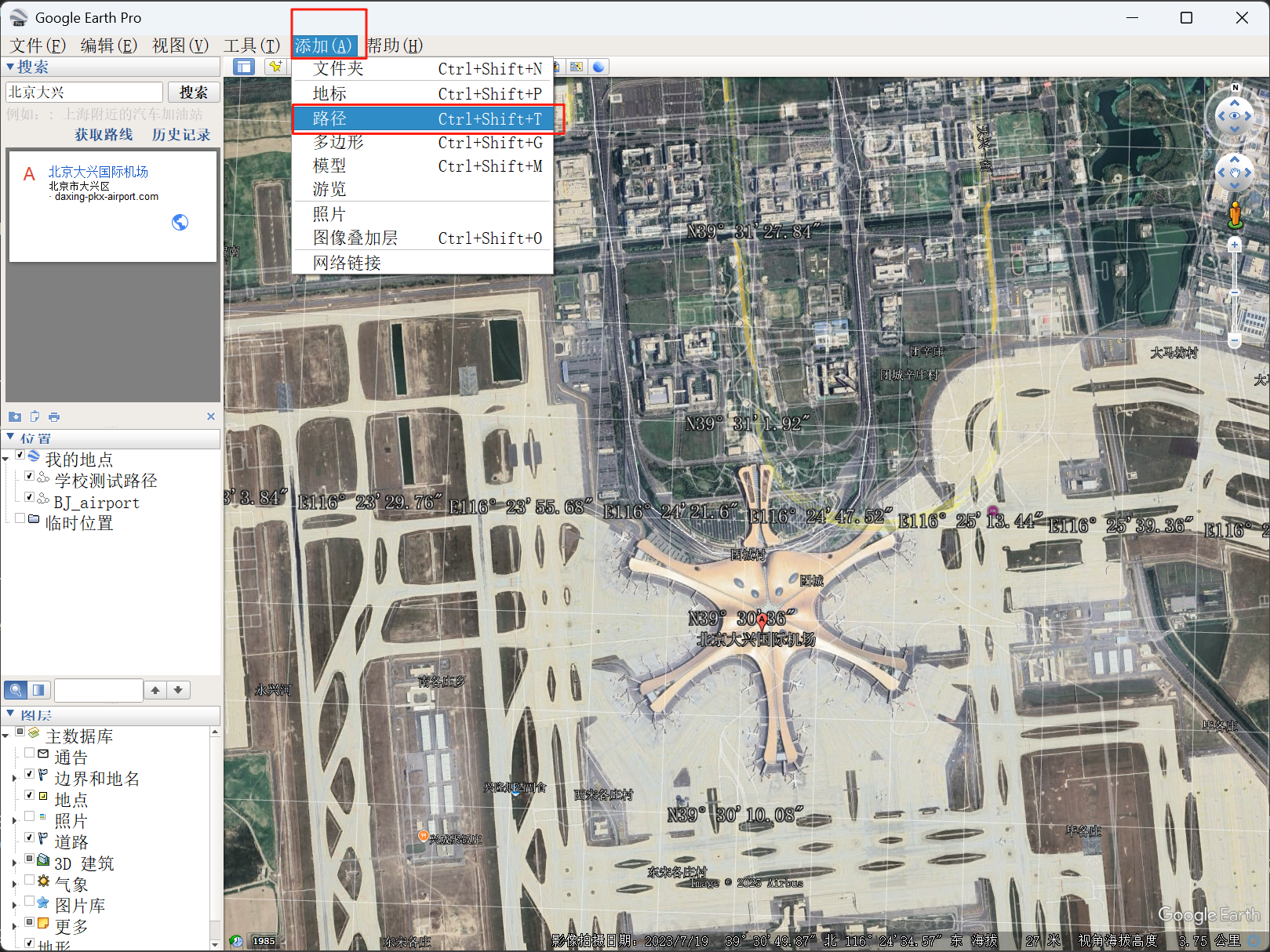

打开Google Earth Pro，点击添加 -.> 路径

image-20250803205701490

在新建路径窗口弹出后，使用鼠标左键在软件地图中绘制轨迹运动点（右键是消除上一个轨迹运动点）

image-20250803205829599

绘制完成后，在新建路径中点击确定，将在左下角 位置 -> 我的地点中显示新创建的路径，将其另存为KML文件即可

image-20250803210413514

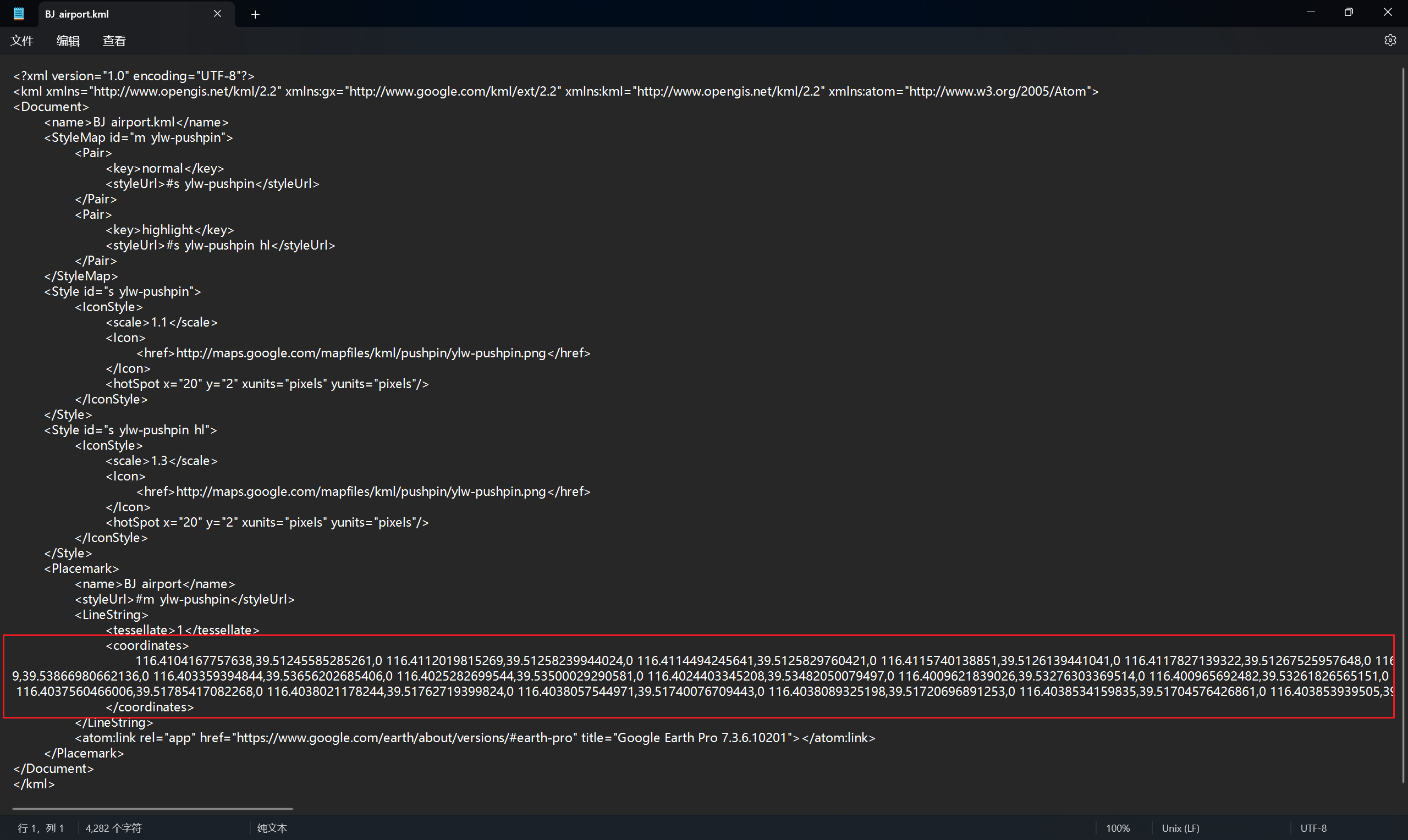

可以看到另存为的KML文件中，记录了通过Google Earth绘制的轨迹路径坐标集

image-20250803205242481

RINEX file

RINEX文件是广播星历文件，其记录了各个卫星的轨道信息、移动速度、位置等等

星历文件中还有一种是精密星历文件，为什么仅使用广播星历文件，可以见 2.2 星历文件分类

下载地址 https://cddis.nasa.gov/archive/gnss/data/daily/2025/brdc/

以往该网站可以直接通过ftp协议在Windows文件资源管理器中显示并下载，但是目前网站官方已禁止该访问途径，只有通过https在浏览器中访问，并注册用户才能打开下载（翻墙情况可能反而无法打开链接，关闭VPN后加载片刻即可进入）

当然也有国内网站提供相关的星历文件，这里不再赘述

每次进行欺骗都最好下载当天的星历文件，以往的星宿文件欺骗成功效率较低

image-20250803202818819

下载网页最下端（即当年最新的）的SSSSDDDf.YYn.gz文件，如brdc1060.25n.gz

RINEX文件命名含义解释，同样见 2.2 星历文件分类

在Linux中使用gunzip工具解压.gz文件得到 brdc1060.25n

gunzip brdc1060.25n.gz

NMEA file

通过向SatGen软件导入KML文件，生成NMEA文件

该文件保存的是，以卫星协议为载体的导航坐标信息

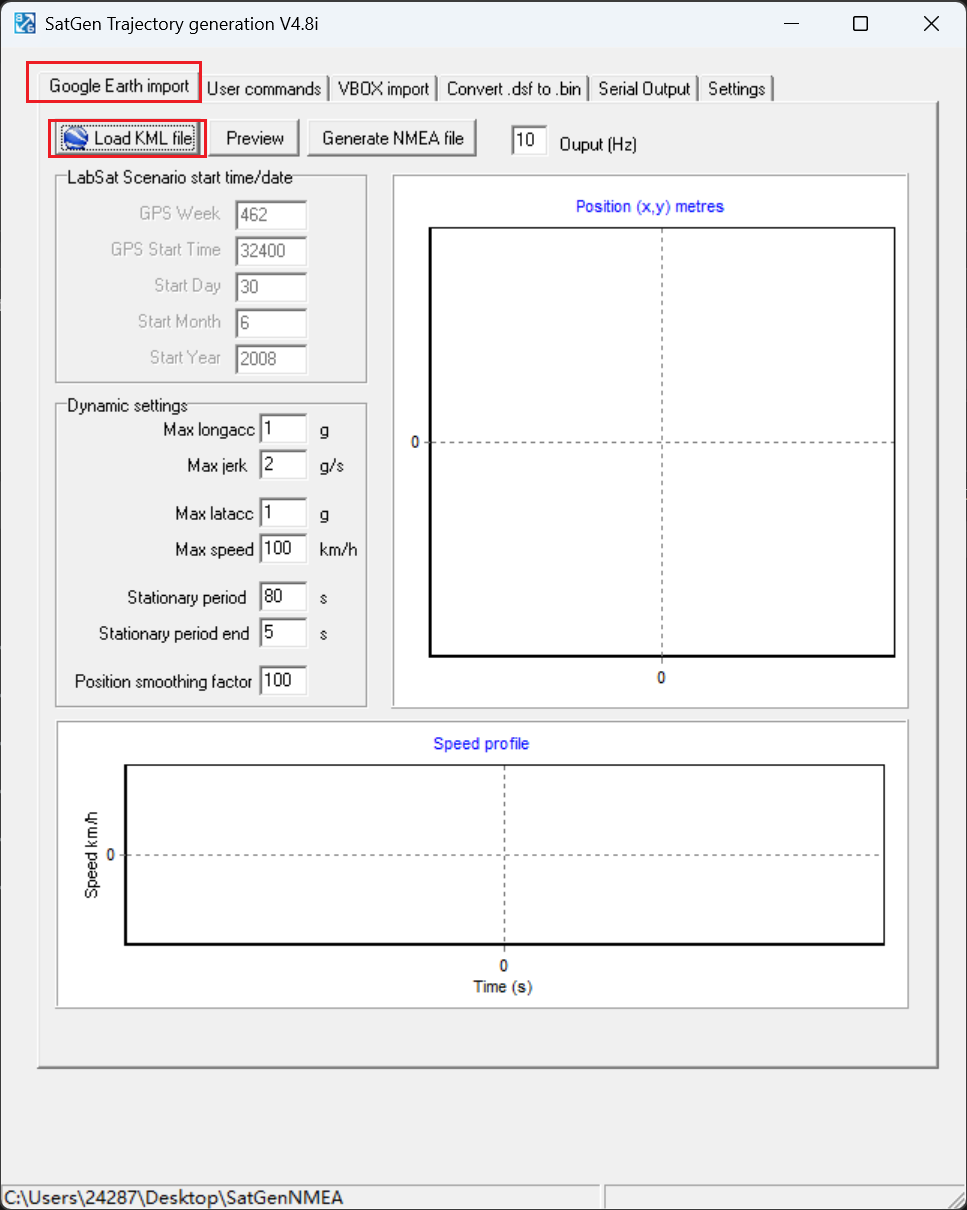

打开软件，Google Earth import -> Load KML file

image-20250804105559095

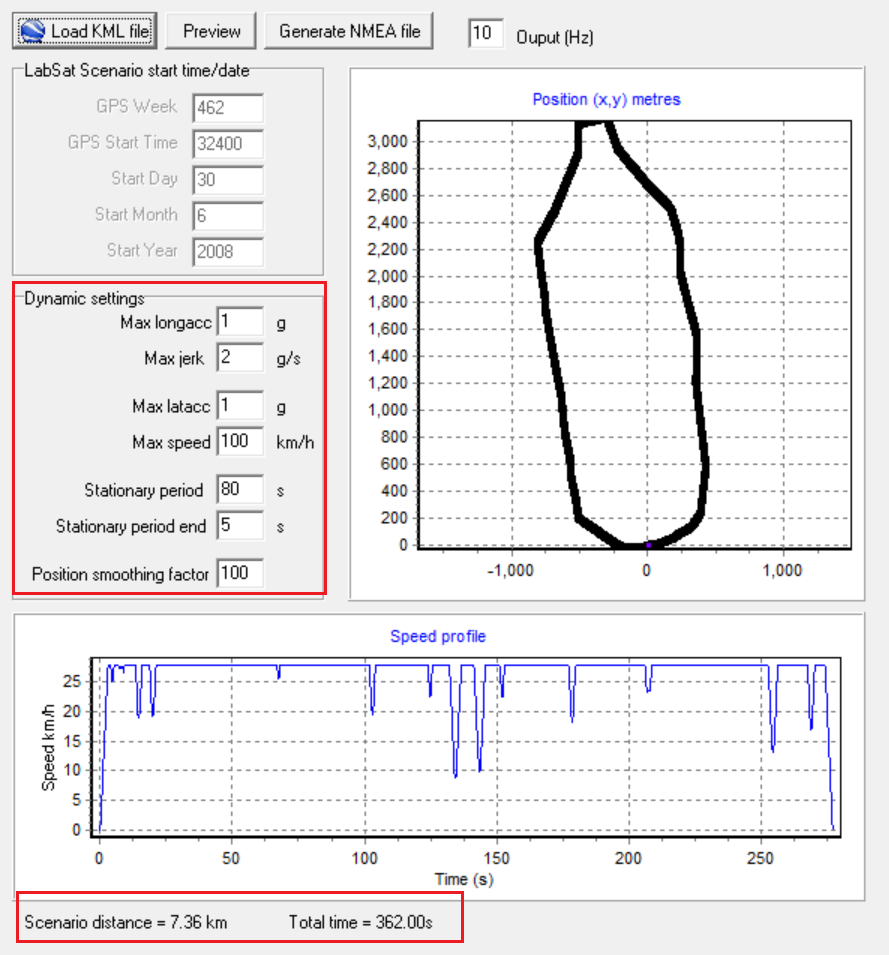

导入加载kml文件后，可以看到之前绘制的轨迹图像将自动展现出来，且下方 Speed profile 将自动根据 Dynamic settings 计算出在该轨迹上运动时各个时刻的速度，以及总耗时

image-20250804105729212

Dynamic settings中的参数含义是

  • Max longacc 最大纵向加速度
  • Max jerk 最大加加速度
  • Max latacc 最大横向加速度
  • Max speed 最大速度
  • Stationary period 起步停留时间
  • Stationary period end 结束停留时间

更改相关加速度以及最大速度，使得轨迹运动速度（speed = Scenario distance / total time）在实验的合理范围内，且修改软件输出NMEA文件内容的频率 Output 为10hz，其默认是20hz，这是因为随后使用到的gps-sdr-sim工具要求运动的采样率必须为10hz。

Note：实际欺骗过程中，需要一段时间后才能将GNSS接收器成功欺骗到指定坐标，因此建议将这里的Stationary period设置为60s以上，便于保证动态欺骗过程从起点出发，而不是从轨迹中途触发

重新更改 Dynamic settings 后点击 Preview，使得软件重新根据设置计算 Speed profile 信息，没有问题后点击 Generate NMEA file 即可

Note：该软件导出NMEA文件的默认后缀是.txt，但这并不影响该文件的使用，也可以直接使用notepad打开查看其中的内容

NMEA文件内容是以下形式，其实际上是使用GPGGA协议记录的每个轨迹点的总集

$GPGGA,090000.00,3930.74772641,N,11624.62844234,E,1,05,2.87,160.00,M,-21.3213,M,,*75
$GPGGA,090000.10,3930.74772641,N,11624.62844234,E,1,05,2.87,160.00,M,-21.3213,M,,*74
$GPGGA,090000.20,3930.74772641,N,11624.62844234,E,1,05,2.87,160.00,M,-21.3213,M,,*77
$GPGGA,090000.30,3930.74772641,N,11624.62844234,E,1,05,2.87,160.00,M,-21.3213,M,,*76
$GPGGA,090000.40,3930.74772641,N,11624.62844234,E,1,05,2.87,160.00,M,-21.3213,M,,*71

GPS Signal file

使用gps-sdf-sim，根据最新的星历RINEX文件，将NMEA文件转换成GPS信号文件xxx.bin

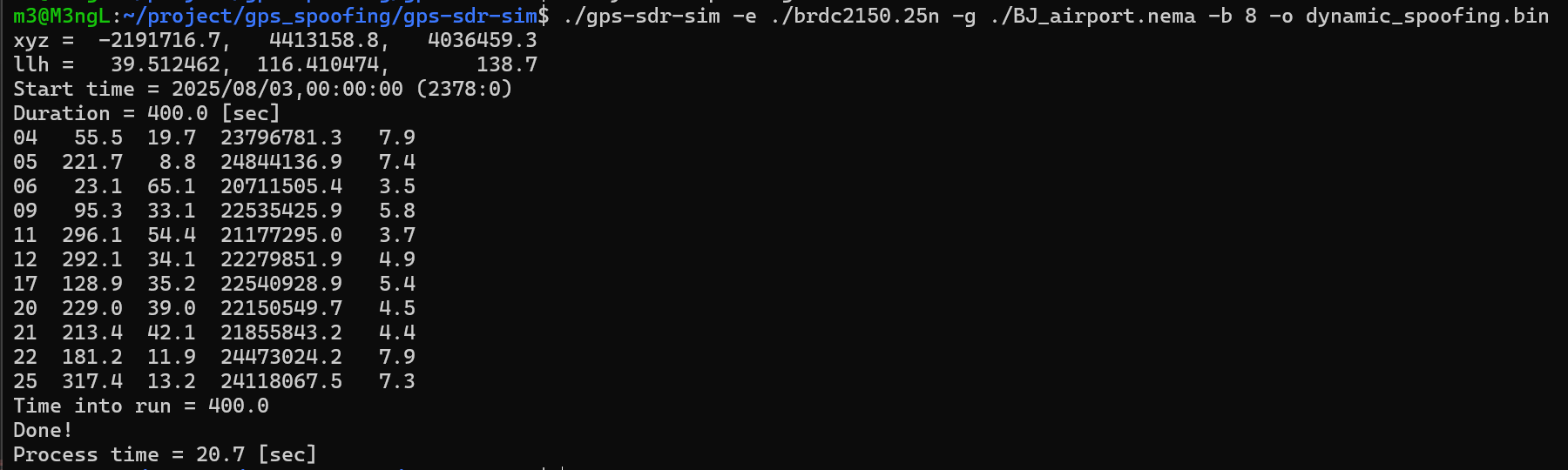

./gps-sdr-sim -e ./brdc2150.25n -g ./BJ_airport.nmea -b 8 -o dynamic_spoofing.bin

image-20250804121640180

gps-sdr-sim的参数解释

  • -e 指定星历RINEX文件
  • -g 专用于生成动态轨迹，指定导入的NMEA文件
  • -b 指定软件无线电（SDR）处理射频信号时的格式，该工具默认指定-b 16，但HackRF one工具在-b 8格式下欺骗成功率更高
  • -o 指定输出的GPS信号文件名称，默认是gpssim.bin

开始欺骗

对室内设备进行欺骗，其效果会更好，因为欺骗原理本身就是发送伪造的GNSS信号，而在室外会有真实的GNSS信号存在以及噪声等，这些因素将导致欺骗效果不如室内明显。

静态欺骗

选定经纬度坐标 + 海拔 39.507517,116.413965,100，使用gps-sdr-sim生成NMEA文件

./gps-sdr-sim -e ./brdc1200.25n -l 39.507517,116.413965,100 -b 8 -o static_spoofing.bin

使用hackrf_transfer控制HackRF one硬件工具发送欺骗信号

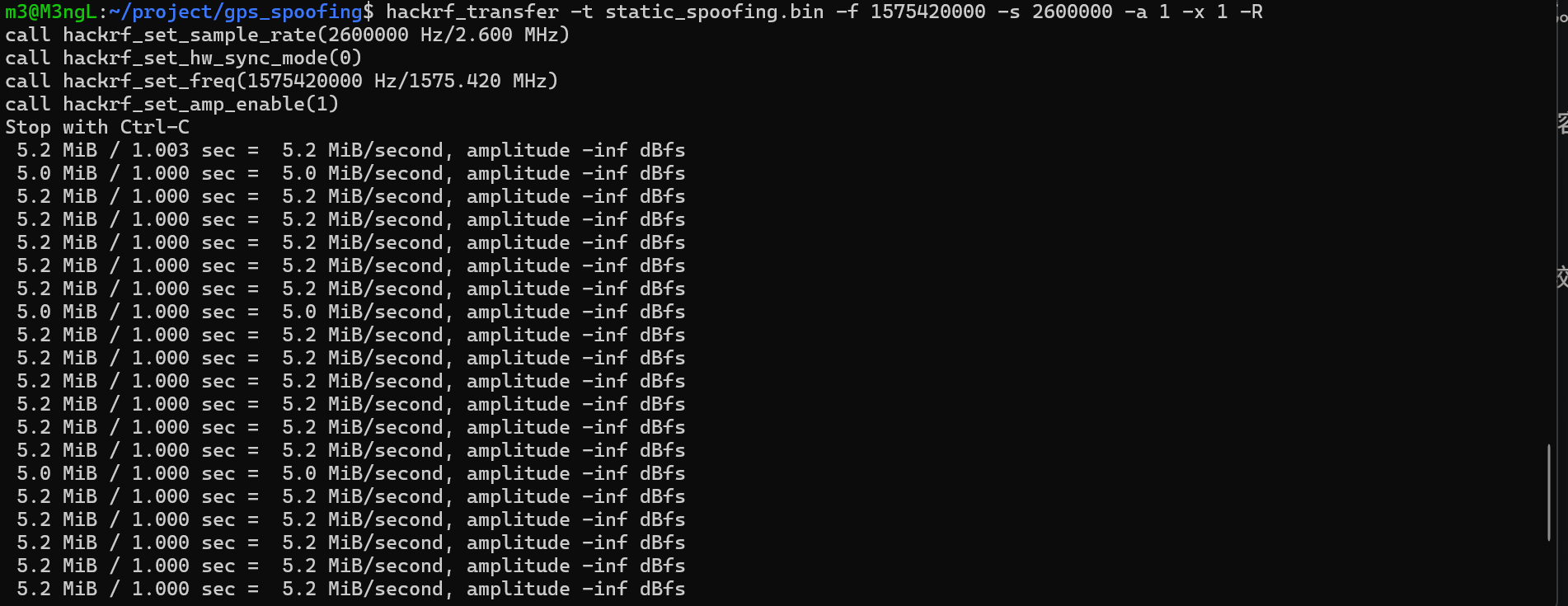

hackrf_transfer -t static_spoofing.bin -f 1575420000 -s 2600000 -a 1 -x 1 -R

hackrf_transfer的参数解释详情见 hackrf_transfer参数解释

image-20250804122927934

等待一段时间后（通常3min以内），即可在接收器中展现欺骗效果

动态欺骗

hackrf_transfer -t dynamic_spoofing.bin -f 1575420000 -s 2600000 -a 1 -x 1 -R

image-20250804123049112

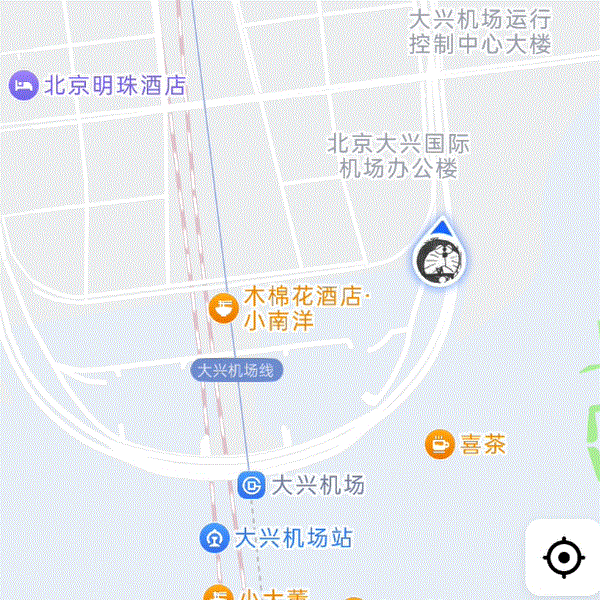

可以将手机开启飞行模式，打开定位服务，并打开地图软件，等待一段时间后，即可展现效果

2025-08-04-13-44-56

$Background$

卫星频段

GPS频段信息，

  • L1频段:1575.42±1.023MHz
  • L2频段:1227.60±1.023MHz
  • L3频段:用途和频率暂未公开。
  • L5频段:1176.45±1.023MHz（2009年测试，2010年正式播发）

北斗卫星频段信息，

  • B1频段:中心频率为1575.42MHz，提供B1I和B1C两种信号。
  • B2频段:中心频率为1176.45MHz，提供B2a和B2b两种信号。
  • B3频段:中心频率为1268.52MHz，提供B3I信号。

星历文件分类

有两种星历文件，广播星历RINEX文件以及精密星历sp3文件。

我们进行GNSS欺骗只需要广播星历，虽然精密星历的精度远高于广播星历，但在实际卫星导航过程中卫星并不会将精密星历发送给接收器，而是一段时间后保存为文件形式回传给地面以供其他用途，而GNSS欺骗是模拟真实情况的卫星导航，真实的卫星导航仅传递广播星历，因此进行GNSS欺骗只需要广播星历。

广播星历RINEX文件有几种版本，但应用最为普遍的是RINEX V2格式

RINEX V2格式

该版本的命名格式 XXXXdddf.yyt，例如 brdc0960.25n

CODE Meaning
XXXX 4字符基站名
ddd 一年开始的第ddd天（注意不是几月几号）
f 一天内的第f个文件
yy 年份
t 文件类型，如：
  n = 导航文件
  g = 格罗纳斯导航文件

RINEX V3格式

该版本的命名格式 XXXXMRCCC_K_YYYYDDDHHMM_01D_tt.FFF，如 BRDM00DLR_S_20251910000_01D_MN.rnx

第一部分 XXXXMRCCC_K

CODE Meaning
XXXX 4位，IGS测站的名字
M 标记编号(0-9)
R 接收机编号(0 - 9)
CCC ISO国家代码
K 数据来源，其中：
  R =从使用供应商或其他软件的接收数据
  S =从数据流(RTCM或其他)
  U =未知

第二部分，YYYYDDDHHMM

CODE Meaning
YYYY 4位，代表年
DDD 3位，年积日
HH 2位，小时
MM 2位，分钟

第三部分，01D_tt.FFF

CODE Meaning
01D 一般来说，这个字段算上01D总共有三类：
  01D：每天采样一段时间的数据（Daily ）
  01H：每小时采样一段时间的数据（Hourly ）
  15M：每15分采样一段时间的数据（Minutely ）
tt 数据类型，其中：
  GO = GPS观测数据
  RO = GLONASS观测数据
  EO = Galileo观测数据
  JO = QZSS观测数据
  CO = BDS观测数据
  IO = IRNSS观测数据
  SO = SBAS观测数据
  MO = 混合观测数据
  GN = GPS导航数据
  RN = GLONASS导航数据
  EN = Galileo导航数据
  JN = QZSS导航数据
  CN = BDS导航数据
  IN = IRNSS导航数据
  SN = SBAS导航数据
  MN = 导航数据(所有GNSS星座)
  MM = 气象观测数据
FFF rnx = RINEX
  crx = 高压缩的 RINEX

hackrf_transfer参数解释

hackrf_transfer -t spoofing.bin -f 1575420000 -s 2600000 -a 1 -x 10 -R
  • -t：信号采样文件（gps-sdr-sim 生成的GPS信号文件.bin）
  • -f：频率赫兹；美国官方的GPS L1信号频段1575420000Hz
  • -s：HackRF 采样速率 2.6Msps（其他 sdr 查看 readme ）
  • -a：是否激活HackRF设备的接收/发射射频放大器：1=使能；0=禁用
  • -x：增益分贝，TX VGA(中频)增益，0-47db；1dB步长
  • -R：重复发射模式

增益分贝可以适当调小，甚至设置为0，以免信号强度过大，影响到室内外正常工作的设备
